Геометрические снаряды — профилемеры

Профилемеры для измерения внутренней геометрии трубопровода.

О разработке

Разрабатываем геометрические снаряды для регистрации изменений внутреннего сечения трубы: вмятин, овальности и сужений. Измерительная система отслеживает положение подвижных рычагов, а одометр связывает показания с пройденным расстоянием. Одометрические и навигационные системы обеспечивают привязку результатов измерений к трассе.

Геометрический снаряд GEO 530 на регулируемой тележке, вид в три четверти
GEO 530 · На сборочной тележке

Конструкция и системы

  1. 01Разработка рычажной измерительной системы и её подвески
  2. 02Конструирование опор, корпуса и узлов измерения пути
  3. 03Электроника регистрации, синхронизация каналов и обработка данных
  4. 04Проработка навигационного модуля для привязки профиля к трассе

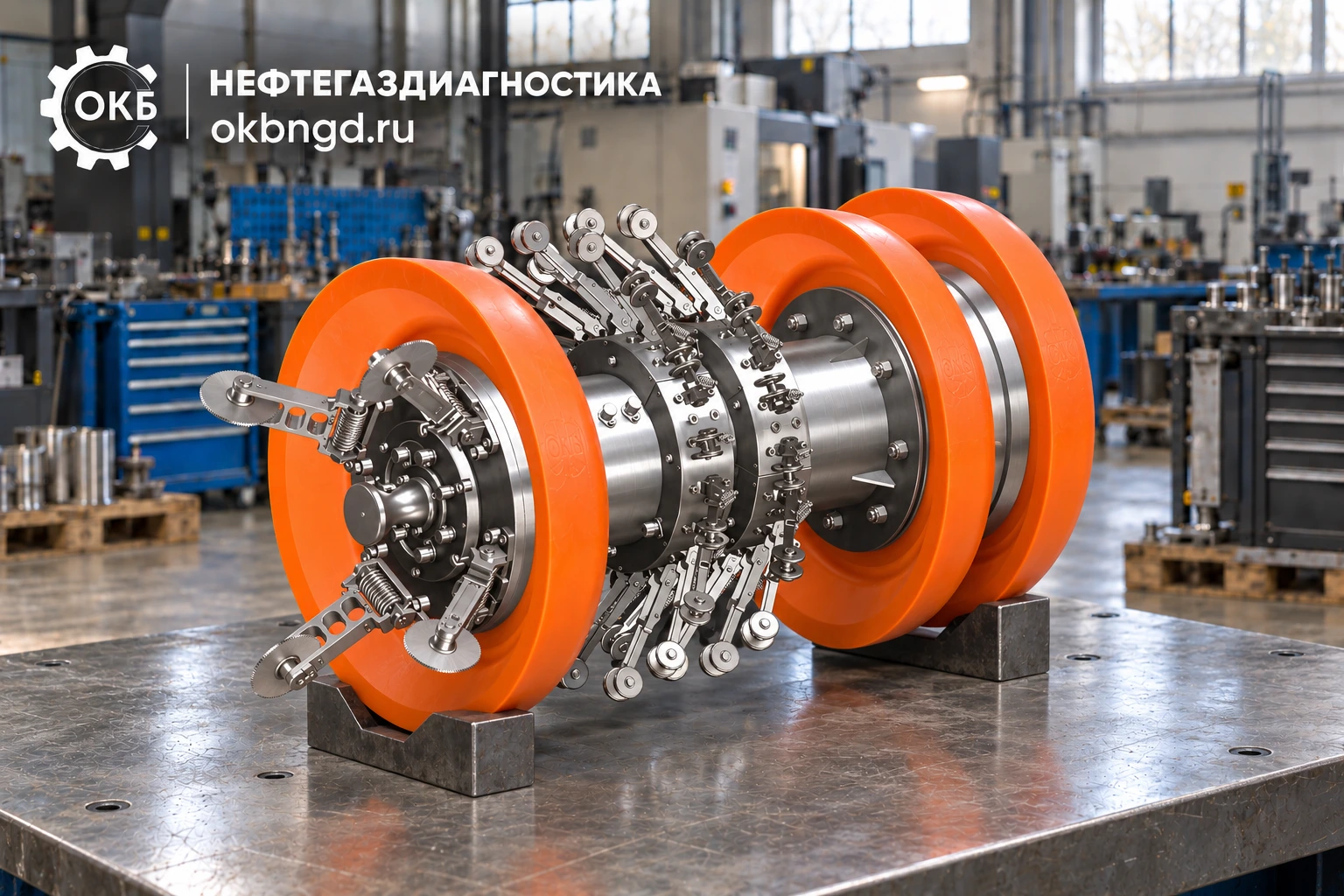

GEO 530 без тележки: измерительные рычаги и одометрические колёса
GEO 530 · Измерительная система и одометры

ОКБ Нефтегаздиагностика

Собственная разработка и производство

Конструирование, электроника и программное обеспечение внутритрубных комплексов — направления работы нашего бюро.

Подробнее о бюро →
