Магнитная дефектоскопия

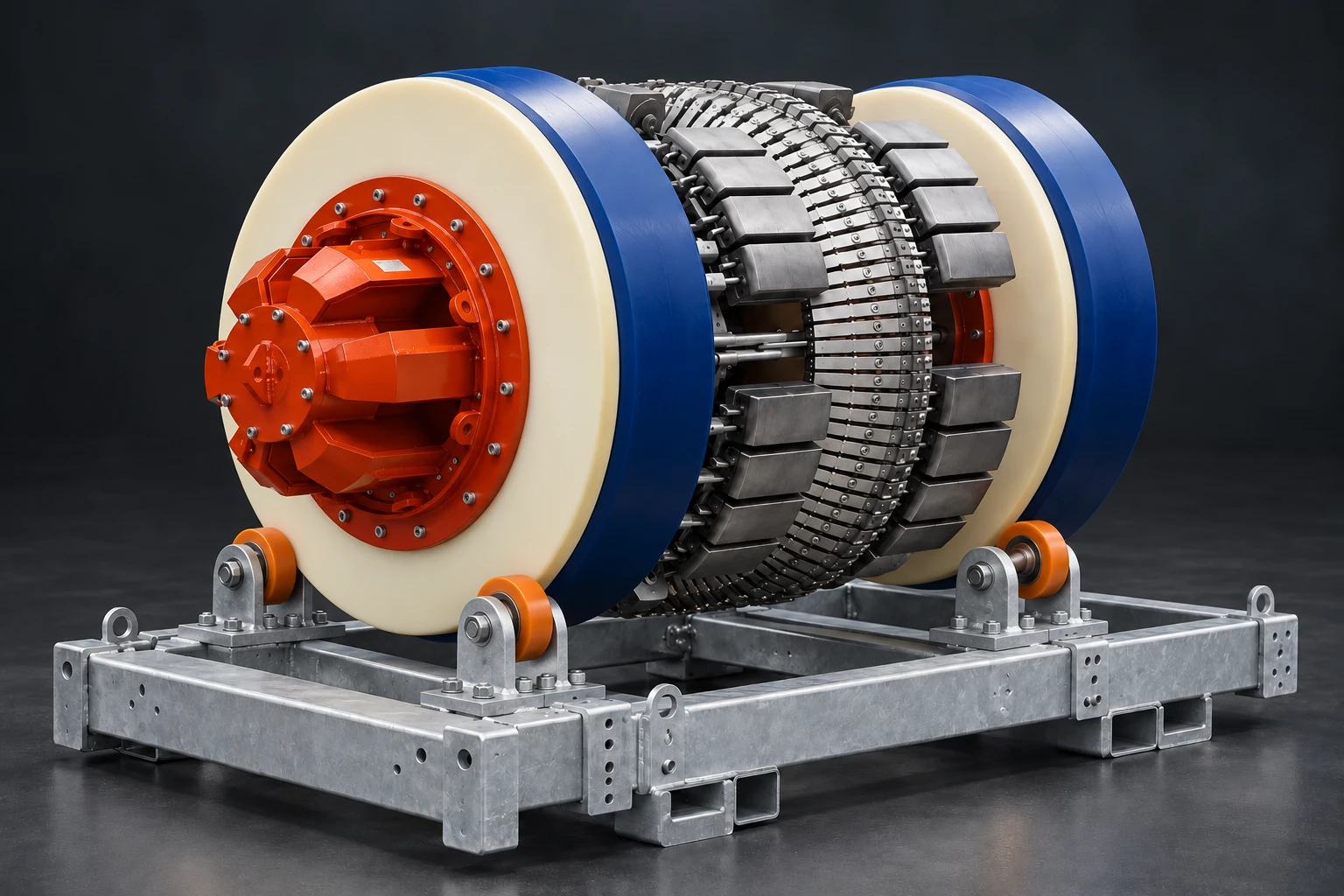

Магнитные снаряды
Разрабатываем и производим магнитные дефектоскопы MFL и TFI для диагностики трубопроводов.
Магнитные снарядыОКБ Нефтегаздиагностика / Оборудование для нефтегазовой отрасли
Внутритрубные
снаряды.
Разрабатываем и производим оборудование для нефтегазовой отрасли: внутритрубные диагностические снаряды — магнитные дефектоскопы MFL и TFI, геометрические профилемеры.
Магнитный дефектоскоп MFL · разработка ОКБ
Конструкторское бюро
Механика и электроника.
В одном проекте.
Внутритрубный снаряд объединяет конструкцию, бортовые системы и программное обеспечение. Мы работаем на стыке этих направлений.
Наша основная специализация — разработка оборудования для нефтегазовой отрасли. Этот же инженерный опыт применяем и в других задачах: разработка электроники и печатных плат, реверс-инжиниринг, контрактное производство и металлообработка на ЧПУ.
Собственная разработка и производство
Собственные разработки.
От модуля до комплекса.
Разрабатываем внутритрубные комплексы: от механической компоновки и измерительных узлов до бортовых плат и программ.

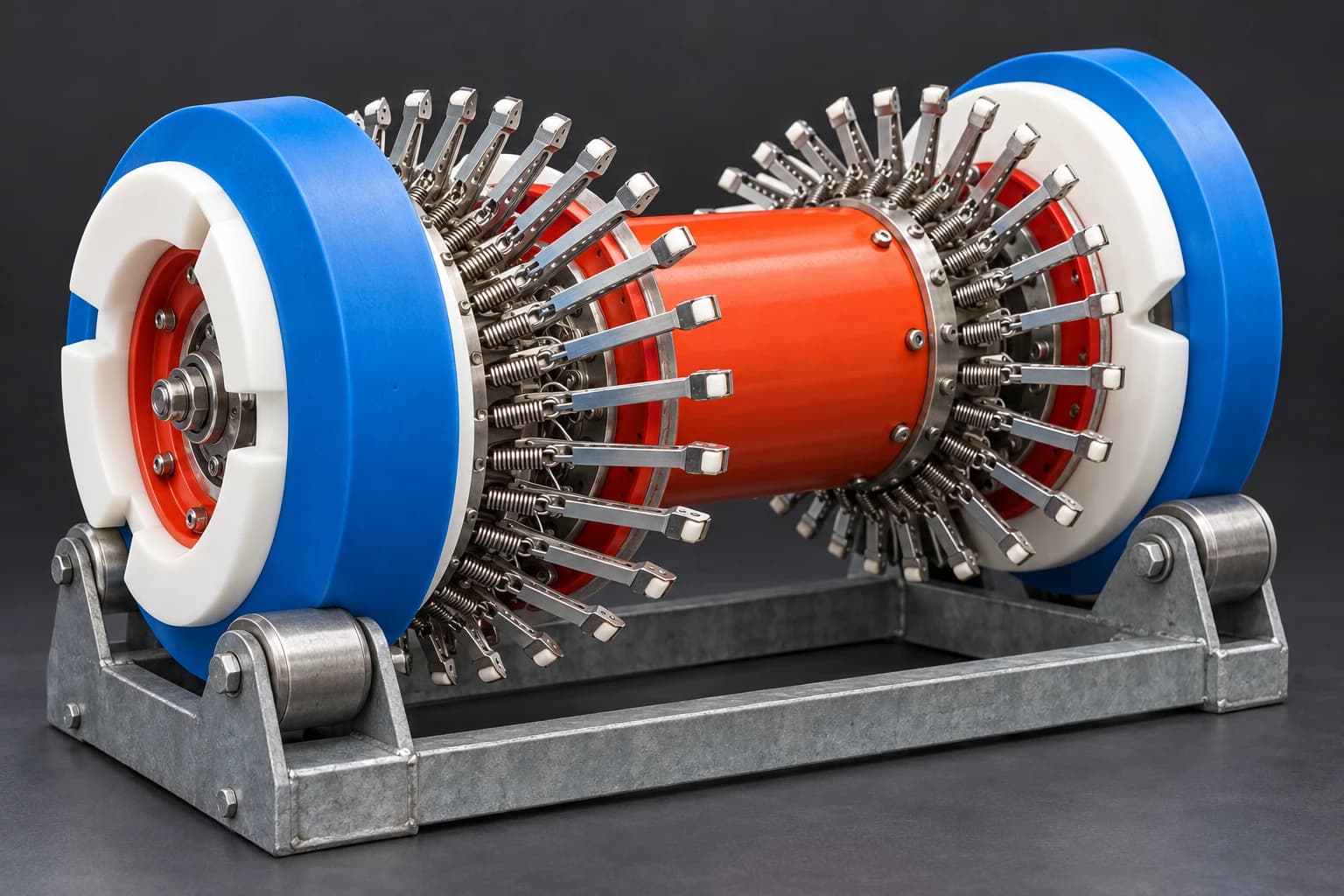

Геометрия и привязка к трассе
Геометрические профилемеры
Измерение внутреннего профиля, вмятин, овальности и сужений. Одометрические и навигационные системы связывают измерения с положением на трассе.
Геометрические снаряды

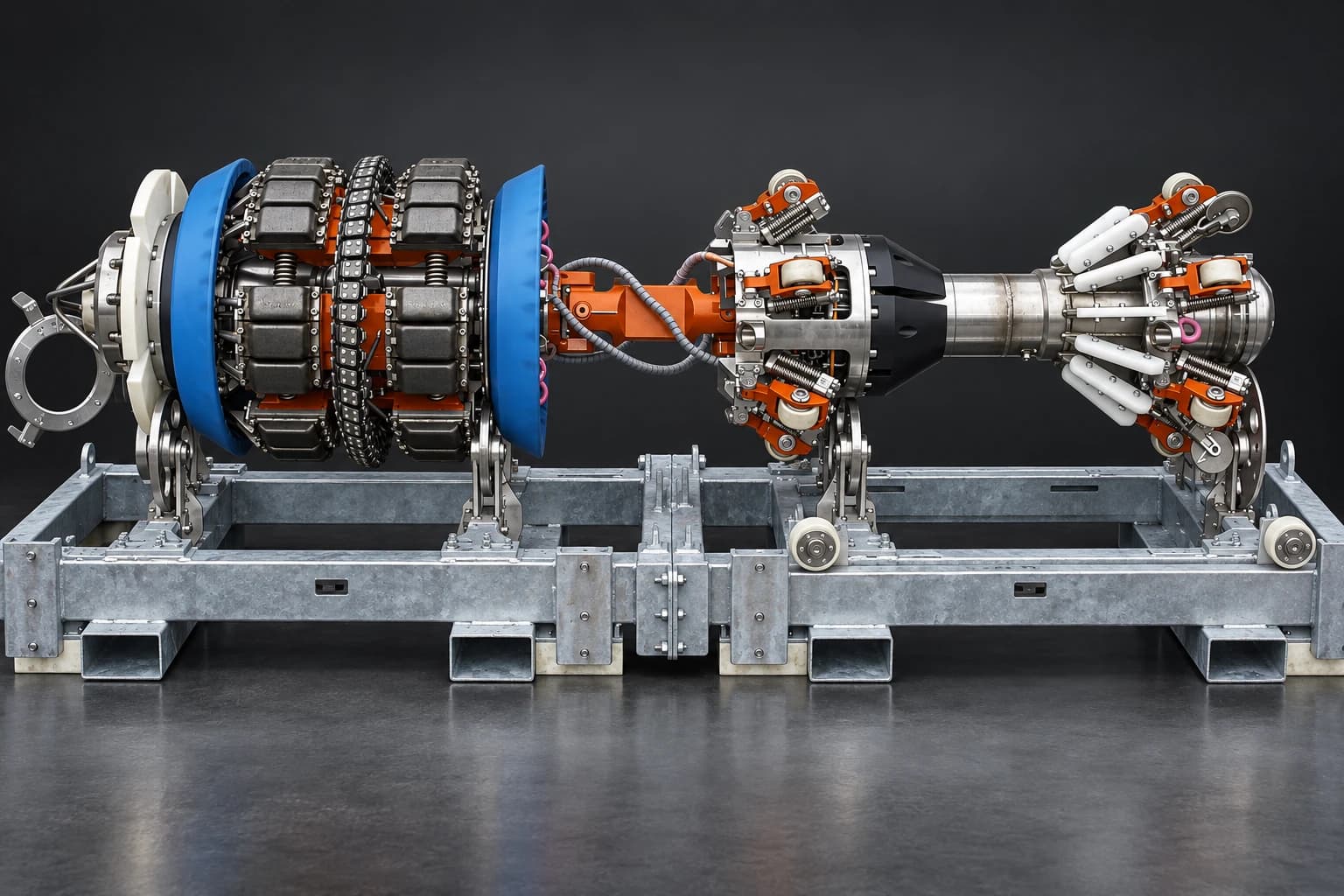

Модульная компоновка
Многосекционные снаряды
Измерительная система, питание и регистратор в отдельных соединённых секциях. Шарнирные соединения и межмодульные связи объединяют секции в диагностический комплекс.
Многосекционная компоновкаВнутритрубные снаряды разработки и производства ОКБ «Нефтегаздиагностика». Исполнение изделия под конкретный трубопровод определяется проектной документацией.
Группа «Нефтегаздиагностика»
Одна группа.
Общая инженерная задача.
ОКБ выросло из конструкторского подразделения НТЦ «Нефтегаздиагностика». Материнская компания занимается диагностикой, ОКБ сосредоточено на разработке и изготовлении оборудования.
ОКБ Нефтегаздиагностика
Разработчик и производитель
Конструирование снарядов, схемотехника, платы, встроенное и аналитическое ПО. Изготовление деталей, сборка электроники и отработка оборудования.
Наше производствоНТЦ Нефтегаздиагностика
Материнская компания
Внутритрубная диагностика, обследование трубопроводов и оценка их технического состояния. Практика диагностики задаёт контекст для разработки оборудования ОКБ.
НТЦ «Нефтегаздиагностика» · ntcngd.comИнженерный взгляд
От измерений —
к пониманию состояния.
Геометрия, потеря металла и условия эксплуатации описывают разные стороны одной задачи: оценки состояния трубопровода.
Измерить
Профиль трубы, магнитные сигналы, положение особенностей на трассе.
Сопоставить
Совместить каналы измерения и проверить качество исходных данных.
Оценить
Учесть материал, нагрузки и дефекты в расчёте напряжённо-деформированного состояния.
Напряжённо-деформированное состояние оценивают с учётом давления, изгиба, опор и других нагрузок. Данные внутритрубного обследования служат частью исходной информации для такого анализа.
Измерения и оценка прочности →

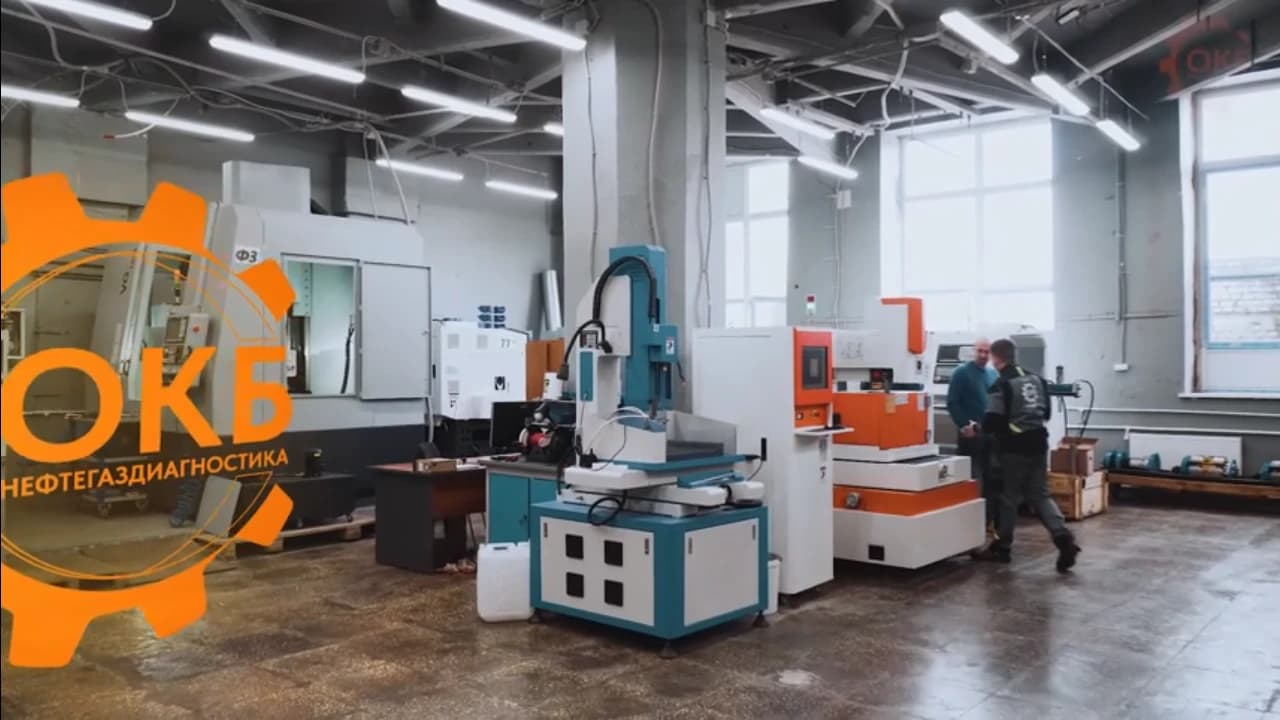

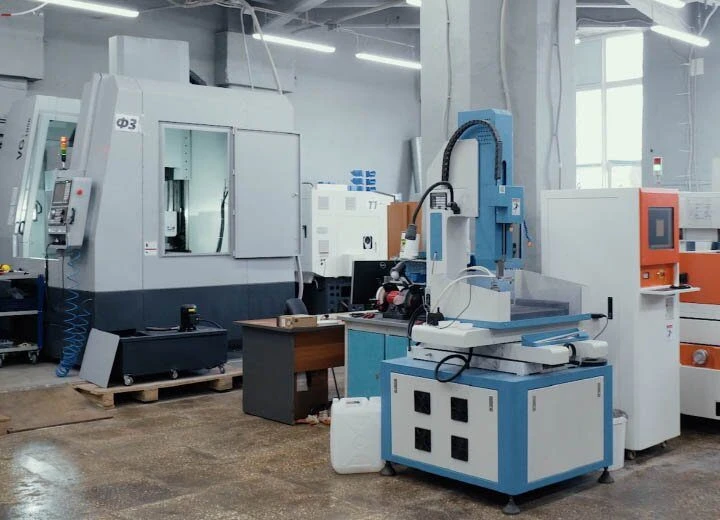

Собственное производство
Конструктор и станок.
В одной команде.
Токарная и фрезерная обработка на ЧПУ, электроэрозия, изготовление аккумуляторных сборок. Выпускаем детали для своих приборов и принимаем заказы на разработку и изготовление.
Производственные возможностиВидео о компании
Посмотрите, как работает ОКБ
Ролик о нашей компании из архива ОКБ Нефтегаздиагностика.
Смотреть на RutubeМОРСКАЯ НАУКА
И ТЕХНИКАКонструктор.
Производство.

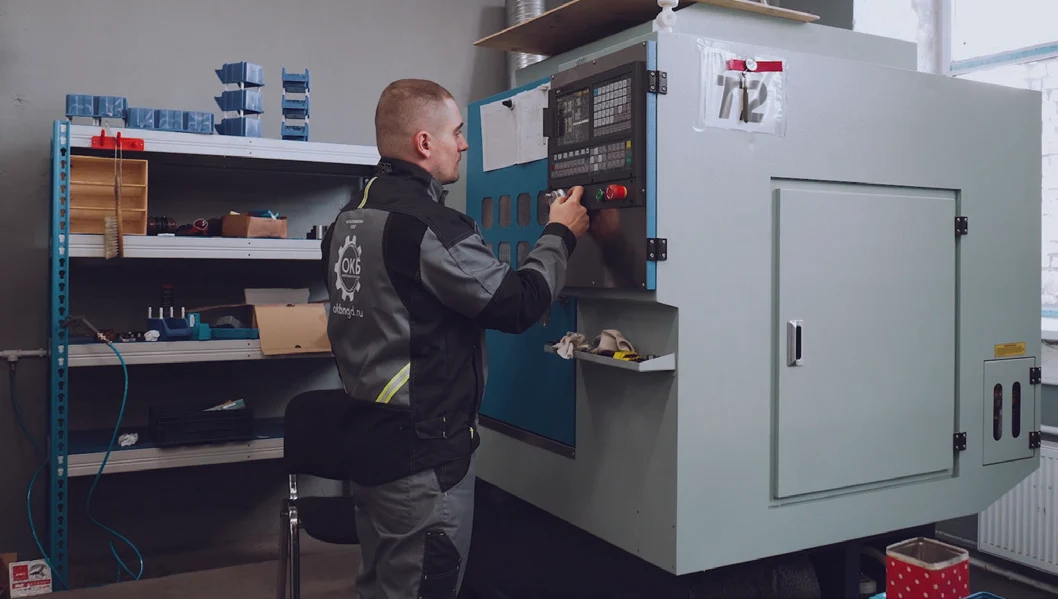

Одна команда.№ 16 / 2024 · ПУБЛИКАЦИЯ ОКБ
И ТЕХНИКАКонструктор.
Производство.
Одна команда.№ 16 / 2024 · ПУБЛИКАЦИЯ ОКБ
Из первых рук
Практика, о которой
мы пишем.
Как конструкторское бюро выросло из подразделения НТЦ, объединило разработку и производство и выстроило работу над собственными приборами.
Читать статью на сайте НТЦ ↗Выпуск журнала ↗
Технологии и знания
Что стоит за
результатом измерения
Разбираем физику методов, устройство снарядов и исследования в области обработки данных.
Мировой опыт
Вмятина глубже цифры: почему оценка деформаций зависит от метода
Как сравнивать профилеметрию и лазерное сканирование, учитывать форму вмятины и переходить от первичного отбора к расчёту.
Читать →Мировой опыт
Искусственный интеллект в поиске трещин: что необходимо кроме нейросети
Опыт TRAPIL и MP Data Technologies: как оценивать автоматический поиск аномалий, ложные тревоги и роль эксперта.
Читать →Мировой опыт
Кабельный робот внутри трубы: как обследовать участок с единственным доступом
Разбираем опыт NDT Global и TSC Subsea: тяга, возврат, измерительное покрытие и различие сплошного и локального контроля.
Читать →Компетенции ОКБ
Инженерия.
В деталях.
Работаем с изделием целиком и подключаемся к отдельным задачам: конструкции, электронике, программам и изготовлению.
01
Оборудование
Магнитные снаряды MFL и TFI
Разработка и производство внутритрубных магнитных дефектоскопов.
Об оборудовании
Геометрические снаряды — профилемеры
Профилемеры для измерения внутренней геометрии трубопровода.
Об оборудовании
Многосекционные внутритрубные снаряды
Соединённые модули измерения, питания и регистрации данных.
Об оборудовании02
Электроника и ПО

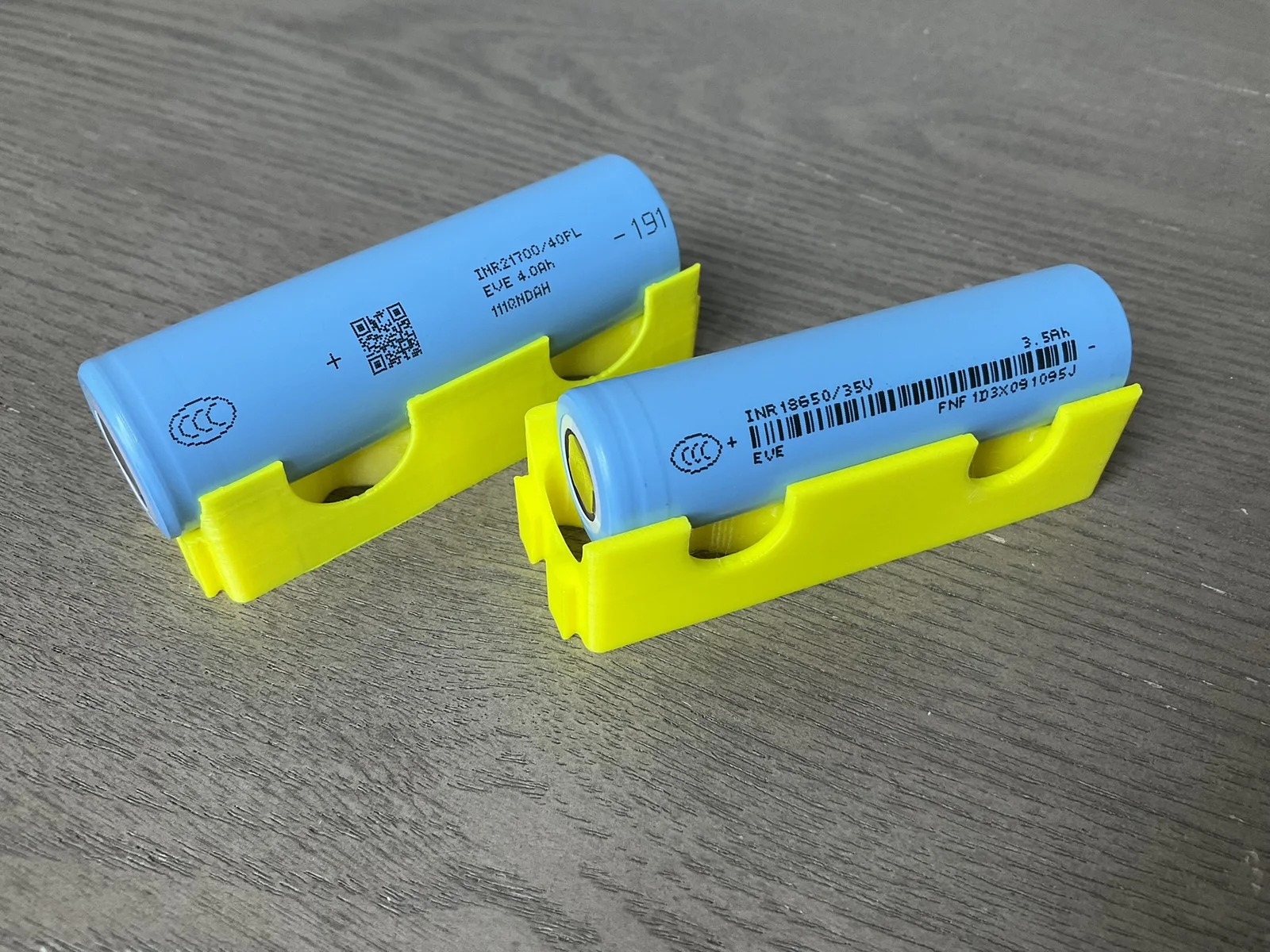

Аккумуляторные сборки
Разработка и изготовление батарейных модулей для приборов.
Подробнее

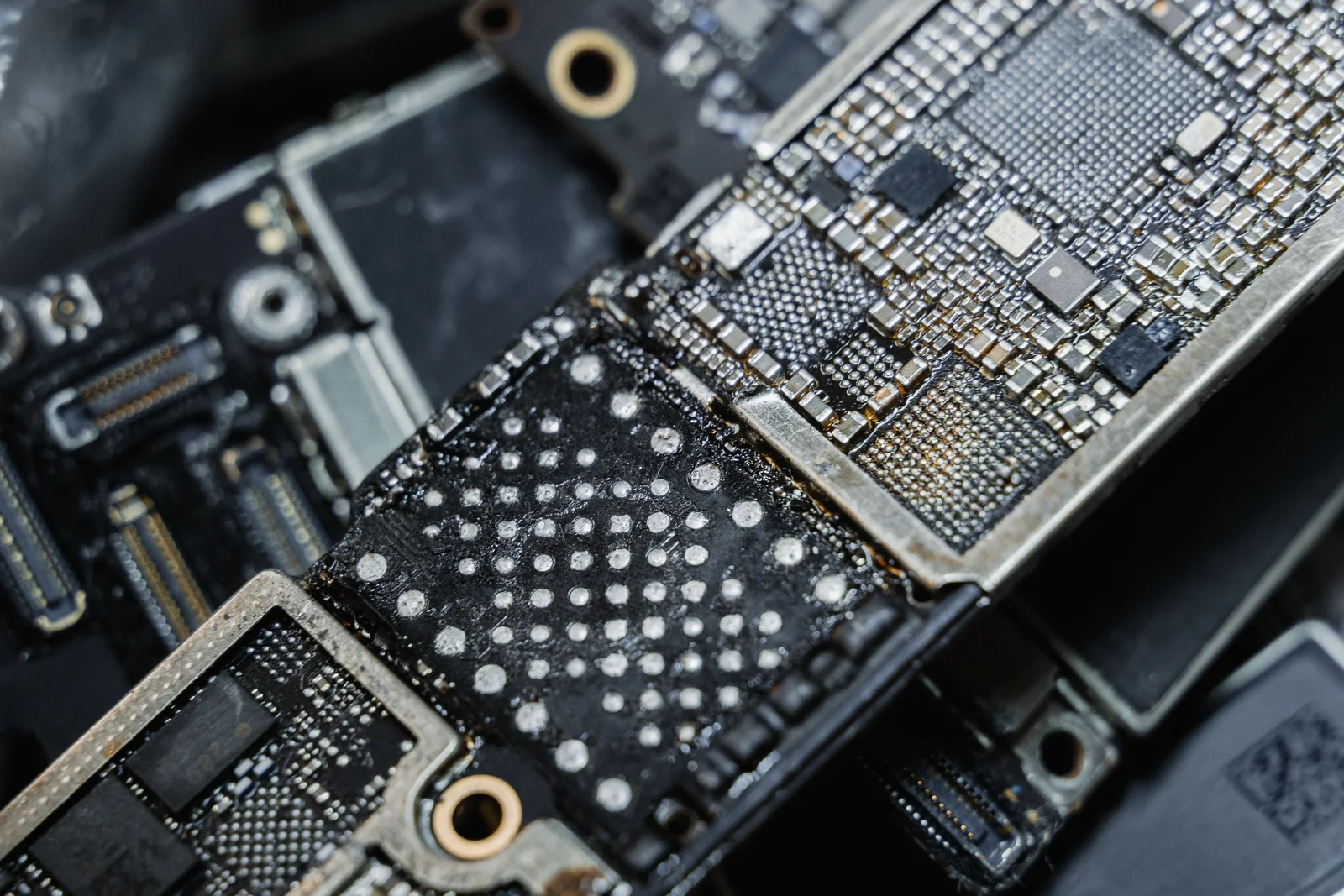

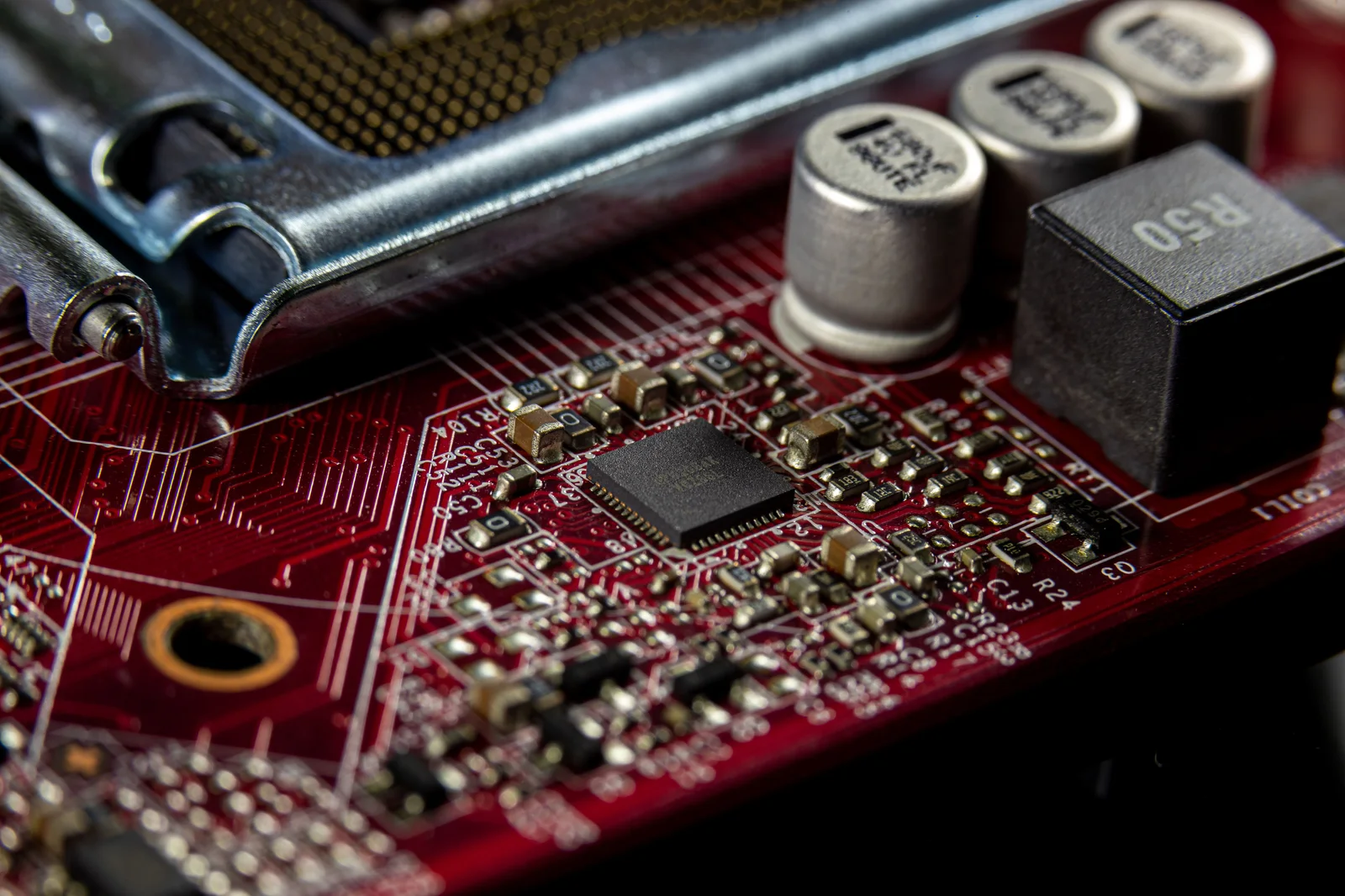

Разработка печатных плат
Схемотехника, трассировка и подготовка документации для изготовления плат.
Подробнее
Программирование микроконтроллеров
Встроенное ПО для управления устройствами и сбора измерений.
Подробнее03
Конструирование
Корпуса и механические узлы
Конструкция корпуса, размещение электроники и подготовка чертежей.
Подробнее

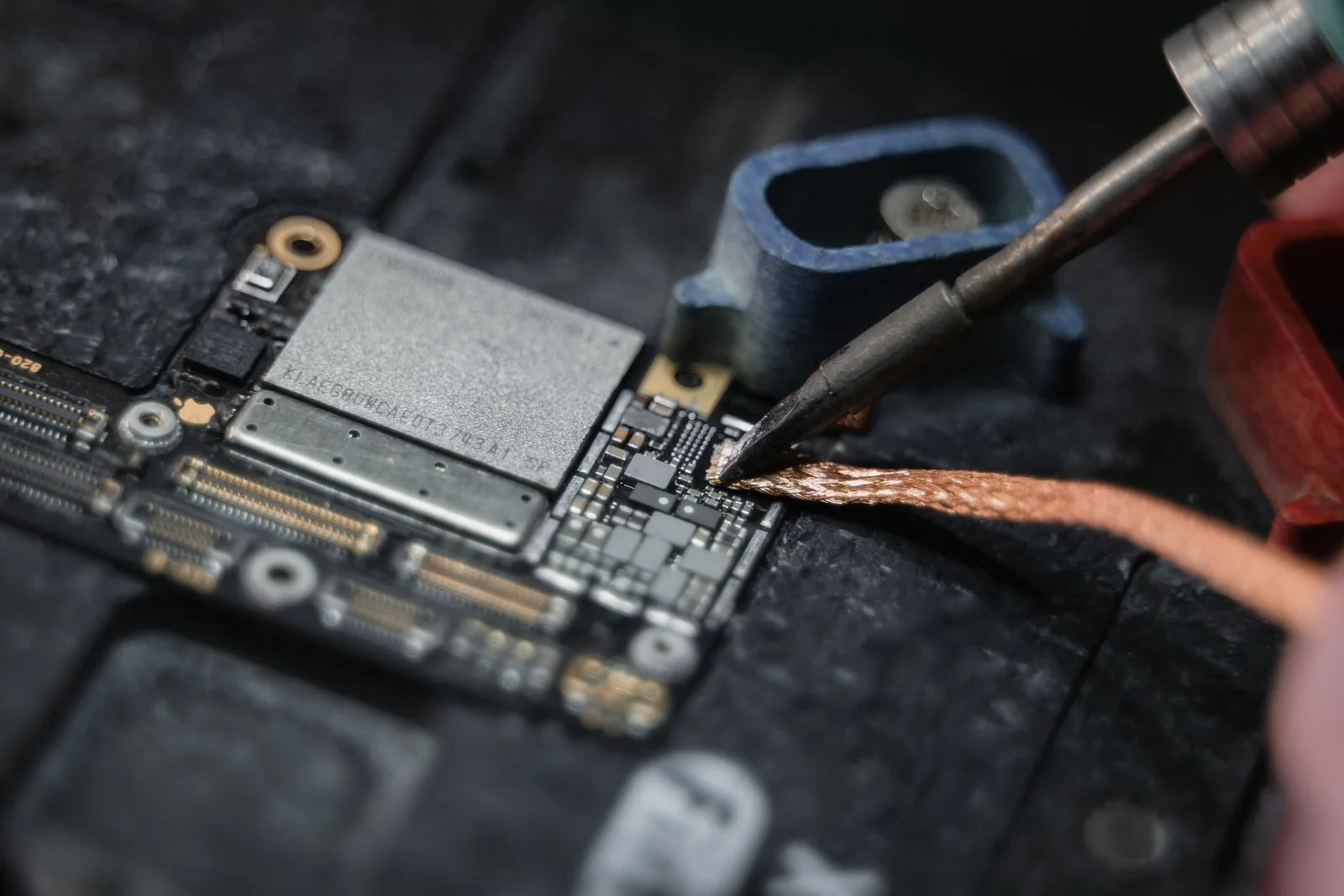

Реверс-инжиниринг плат и узлов
Изучение печатных плат и механических узлов, восстановление схем и документации.
Подробнее

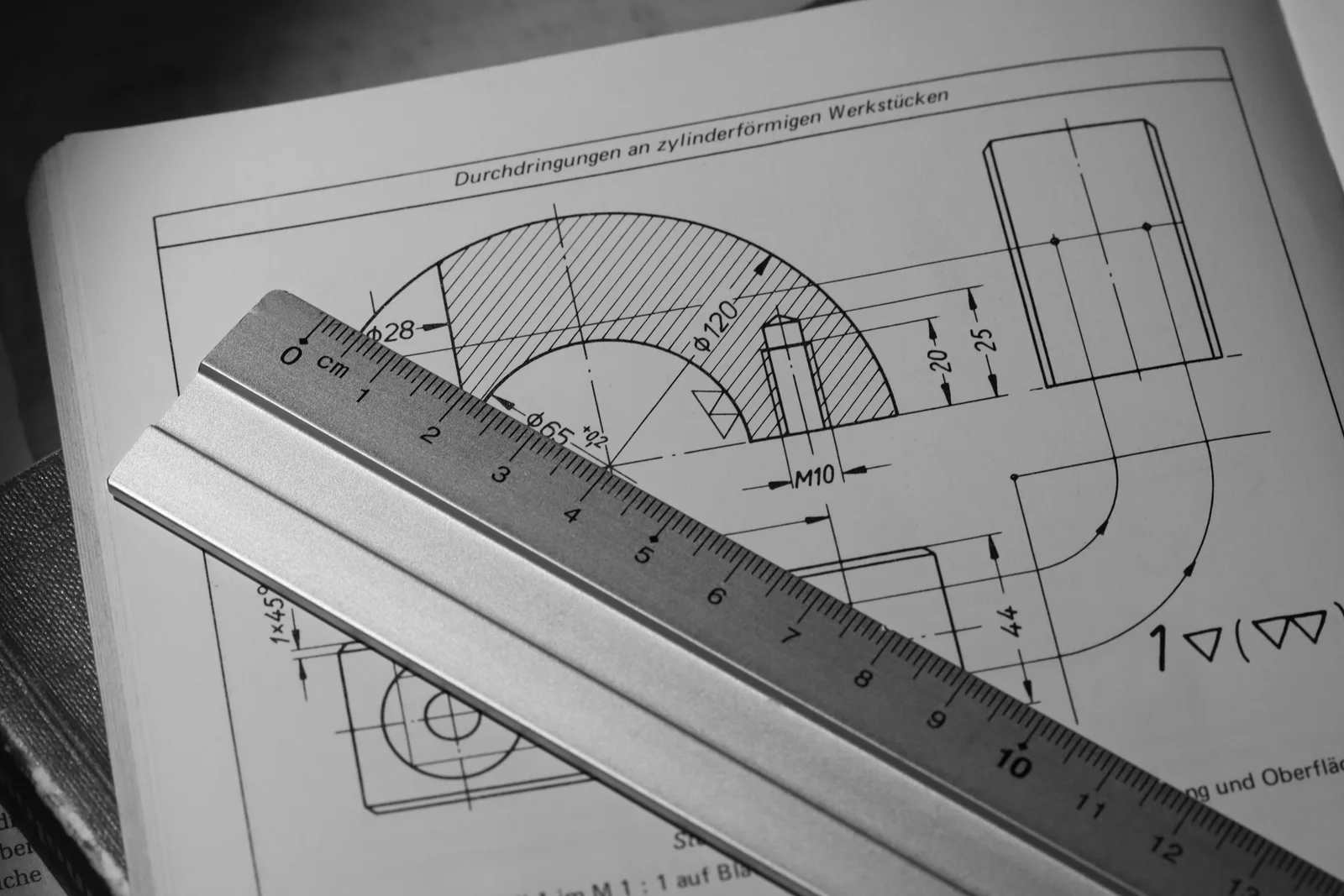

Конструкторская документация
Чертежи, схемы и спецификации для изготовления и сборки.
Подробнее04
Производство

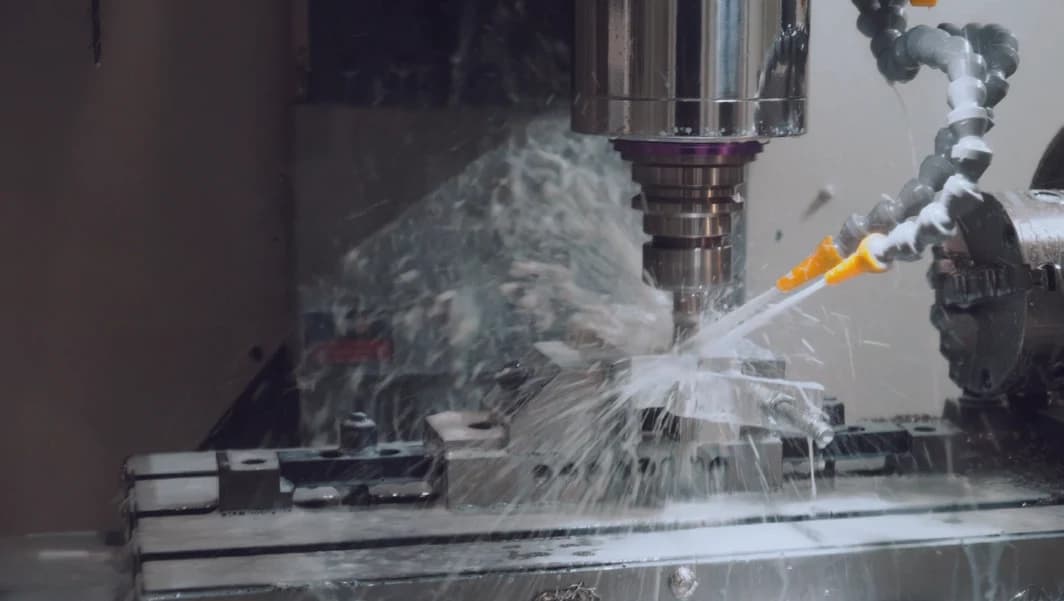

Токарная и фрезерная обработка
Изготовление деталей на собственных станках с ЧПУ.
Подробнее
Электроэрозионная обработка
Изготовление элементов деталей на электроэрозионном оборудовании.
Подробнее

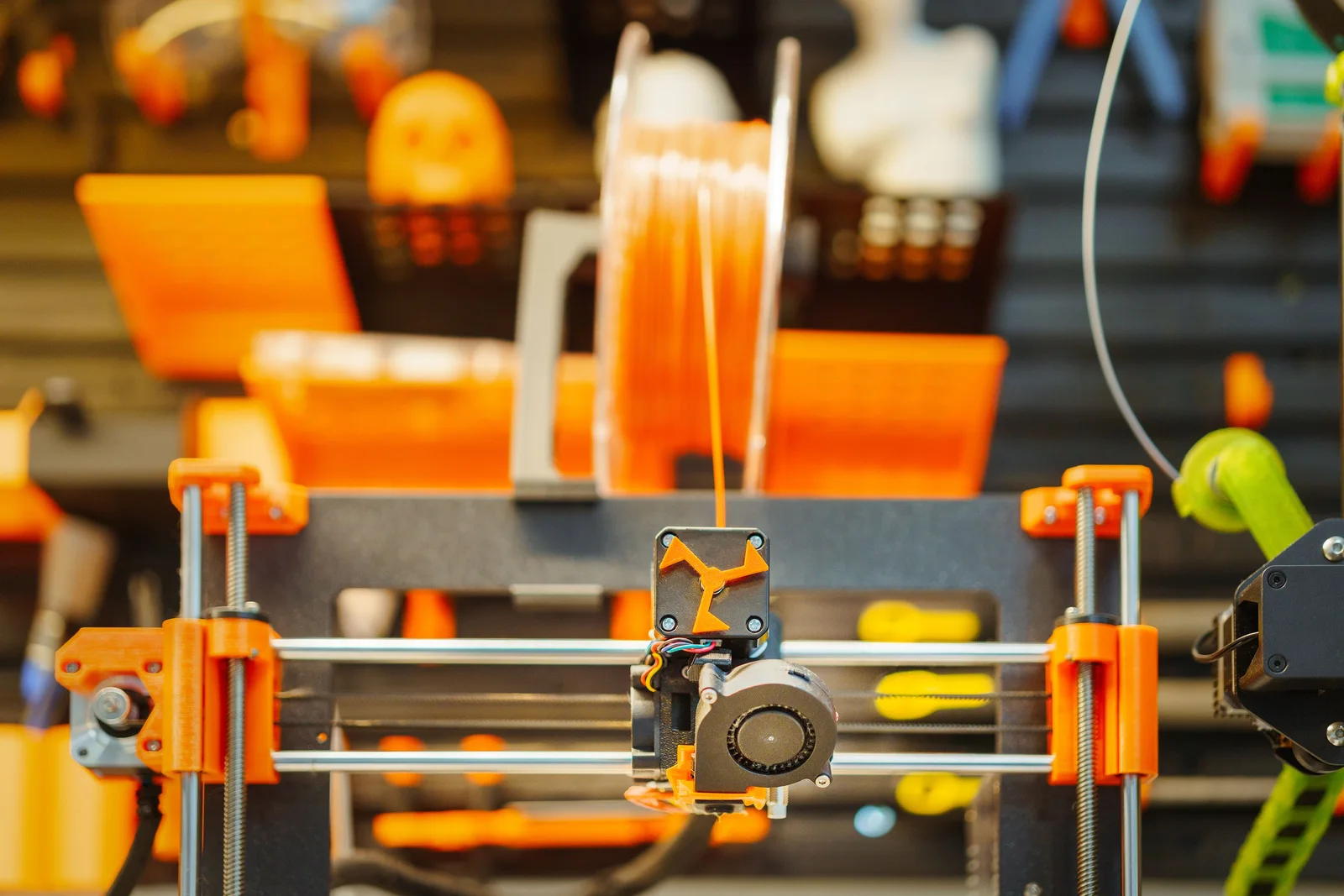

3D-печать
Изготовление прототипов деталей и корпусов по трёхмерным моделям.

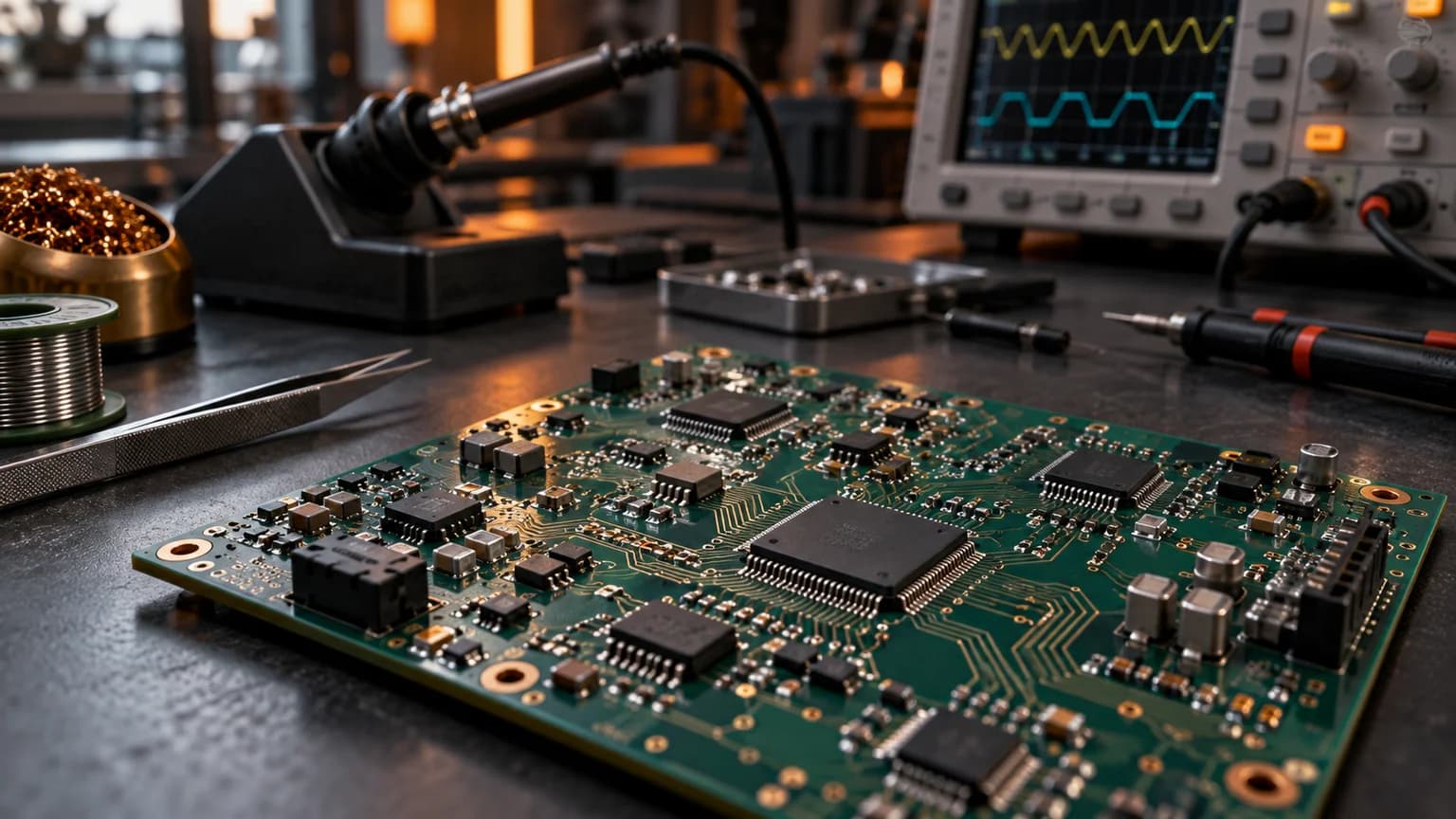

ПодробнееЭлектронная часть изделия
Начинается со схемы.
Работает в приборе.
Разрабатываем печатные платы вместе с прошивкой и конструкцией устройства. Это позволяет согласовать питание, датчики, интерфейсы и размещение компонентов ещё на этапе проектирования.
Разработка печатных платЕсть инженерная задача?
Давайте
разберёмся.
По вопросам конструирования, разработки и реверс-инжиниринга плат напишите нашим инженерам. Чертежи, схемы и фотографии можно приложить к письму.
